HJ型化工離心泵

時間:2020-06-28   訪問量:5797
HJ型化工離心泵

HJ型化工離心堿泵實拍視頻:

一、概述

  HJ化工離心泵是我公司在IH泵的基礎上升級創新而成的標準化工流程泵。該泵為單級單吸懸臂式結構,其性能參數符合GB/T5662(等效于IS02858)標準。在設計上,采用了先進的水力模型,具有較高的效率,比IH泵提高了5%,是節能型產品。在結構設計上借鑒了美國ANSI標準,加粗了軸徑、縮短了懸臂比,消除了IH泵經常斷軸的弊病,提高了運行穩定性,降低了維修費用和運行成本。公司參照了美國API682標準研制出的171系列機械密封已成功地使用于純堿、氯堿、制鹽、磷化工、冶金、環保等行業及易結晶、多顆粒的工況。HJ化工離心泵泵目前己有100多個規格,基本覆蓋2.5MPa壓力、200℃溫度下的所有化工流程應用。是與CZ、ZA并列的國內應用廣泛的三大化工離心泵系列之一。

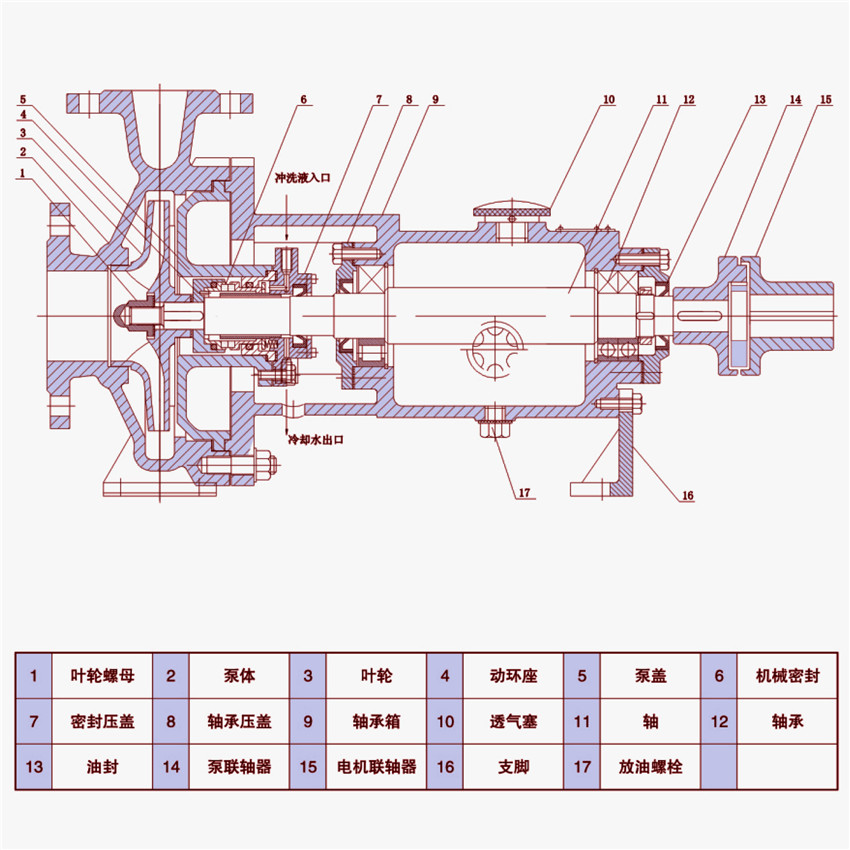

二、與IH泵相比,HJ化工離心泵結構具有以下特點:

  1、縮短了葉輪的懸臂,加粗了軸的直徑;

  2、非對稱截面的蝸殼、泵殼無口環;

  3、采用三只進口軸承;

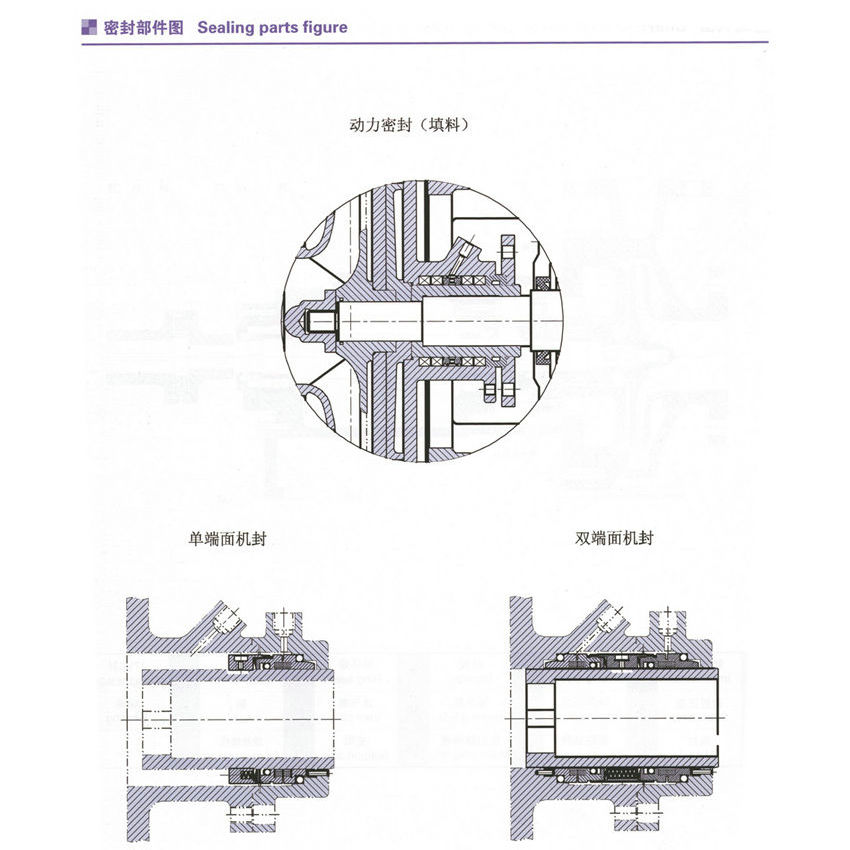

  4、裝有與國外先進的雙端面機械密封或填料密封相似的新型密封;

  由于以上結構使該泵有以下優越性:

  1、可以輸送高粘度或固體的介質,這時泵的效率較IH泵高;

  2、非對稱截面蝸殼減少了流體的沖擊損失,縮短了泵殼尺寸;

  3、增加軸的強度,減少了轉子的撓度,因而運行穩定,密封壽命長;

  4、葉輪螺母與葉輪做成一體,改善了泵的入口條件,提高泵的抗汽蝕性能;

  5、先進的軸封形式,使密封效果更佳,減少了泵的泄漏;

  6、可以不拆卸泵殼和葉輪的情況下調節泵的間隙,減少了維修時間,節省維修成本;



三、性能參數表

型號/性能參數

轉速r/min

流量m3/h

揚程m

電機功率KW

比重  R=1.00

比重  R=1.35

比重  R=1.84

HJ40-25-125

2900

6

20

Y802-2/1.1

Y90S-2/1.5

Y90L-2/2.2

HJ40-25-125A

2900

5.2

15

Y801-2/0.75

Y802-2/1.1

Y90S-2/1.5

HJ40-25-160

2900

6

30

Y90L-2/2.2

Y100L-2/3

Y112M-2/4

HJ40-25-160A

2900

5.2

26

Y90S-2/1.5

Y90L-2/2.2

Y100L-2/3

HJ50-32-125

1450

6.3

5

Y801-4/0.55

Y801-4/0.55

Y801-4/0.55

HJ50-32-125

2900

12.5

20

Y90S-2/1.5

Y90L-2/2.2

Y100L-2/3

HJ50-32-125A

2900

11.3

16.2

Y90S-2/1.5

Y90S-2/1.5

Y90L-2/2.2

HJ50-32-160

1450

6.3

8

Y801-4/0.55

Y801-4/0.55

Y802-4/0.75

HJ50-32-160

2900

12.5

32

Y100L-2/3

Y112M-2/4

Y132S1-2/5.5

HJ50-32-160A

2900

11.2

26

Y90L-2/2.2

Y100L-2/3

Y112M-2/4

HJ50-32-200

1450

6.3

12.5

Y802-4/0.75

Y90S-4/1.1

Y90L-4/1.5

HJ50-32-200

2900

12.5

50

Y132S1-2/5.5

Y132S2-2/7.5

Y160M1-2/11

HJ65-50-125

1450

12.5

5

Y801-4/0.55

Y801-4/0.55

Y802-4/0.75

HJ65-50-125

2900

25

20

Y100L-2/3

Y112M-2/4

Y132S1-2/5.5

HJ65-50-125A

2900

22.5

16

Y90L-2/2.2

Y100L-2/3

Y112M-2/4

HJ65-50-160

1450

12.5

8

Y802-4/0.75

Y90S-4/1.1

Y90S-4/1.1

HJ65-50-160

2900

25

32

Y112M-2/4

Y132S1-2/5.5

Y132S2-2/7.5

HJ65-50-160A

2900

22.5

26

Y100L-2/3

Y112M-2/4

Y132S1-2/5.5

HJ65-40-200

1450

12.5

12.5

Y90S-4/1.1

Y90L-4/1.5

Y100L-4/2.2

HJ65-40-200

2900

25

50

Y132S2-2/7.5

Y160M1-2/11

Y160M2-2/15

HJ80-65-125

1450

25

5

Y802-4/0.75

Y90S-4/1.1

Y90S-4/1.1

HJ80-65-125

2900

50

20

Y132S1-2/5.5

Y132S1-2/5.5

Y132S2-2/7.5

HJ80-65-125A

2900

46.5

17.3

Y112M-2/4

Y132S1-2/5.5

Y132S2-2/7.5

HJ80-65-160

1450

25

8

Y90S-4/1.1

Y90L-4/1.5

Y100L1-4/2.2

HJ80-65-160

2900

50

32

Y132S2-2/7.5

Y160M1-2/11

Y160M2-2/15

HJ80-65-160A

2900

46

28

Y132S2-2/7.5

Y160M1-2/11

Y160M1-2/11

HJ80-50-200

1450

25

12.5

Y100L1-4/2.2

Y100L1-4/2.2

Y100L2-4/3

HJ80-50-200

2900

50

50

Y160M1-1/11

Y160M2-2/15

Y180M-2/22

HJ100-80-125

1450

50

5

Y90L-4/1.5

Y100L1-4/2.2

Y100L2-4/3

HJ100-80-125

2900

100

20

Y160M1-2/11

Y160M2-2/15

Y160L-2/18.5

HJ100-80-125A

2900

93

17.3

Y132S2-2/7.5

Y160M1-2/11

Y160M2-2/15

HJ100-80-160

1450

50

8

Y100L1-4/2.2

Y100L2-4/3

Y112M-4/4

HJ100-80-160

2900

100

32

Y160M2-2/15

Y160L-2/18.5

Y200L1-2/30

HJ100-80-160A

2900

93

28

Y160M1-2/11

Y160M2-2/15

Y160L-2/18.5

HJ100-80-200

1450

75

12.5

Y112M-4/4

Y132M-4/5.5

Y132M-4/7.5

HJ100-80-200

2900

150

50

Y200L1-2/30

Y225M-2/45

Y250M-2/55

HJ100-65-200

1450

50

12.5

Y100L2-4/3

Y112M-4/4

Y132S-4/5.5

HJ100-65-200

2900

100

50

Y180M-2/22

Y200L1-2/30

Y225M-2/45


HJ125-80-200

2900

150

50

Y200L1-2/30

Y225M-2/45

Y250M-2/55

HJ125-100-250

1450

100

20

Y160M-4/11

Y160M-4/11

Y160L-4/15

HJ125-100-250

2900

200

80

Y280S-2/75

Y280M-2/90

Y315S-2/110

HJ150-125-250

1450

200

20

Y180M-4/18.5

Y180L-4/22

Y200L-1/30

HJ200-150-250

1450

300

20

Y200L-4/30

Y225S-4/37

Y225M-4/45

HJ200-150-250

1450

400

20

Y200L-4/30

Y225S-4/37

Y225M-4/55

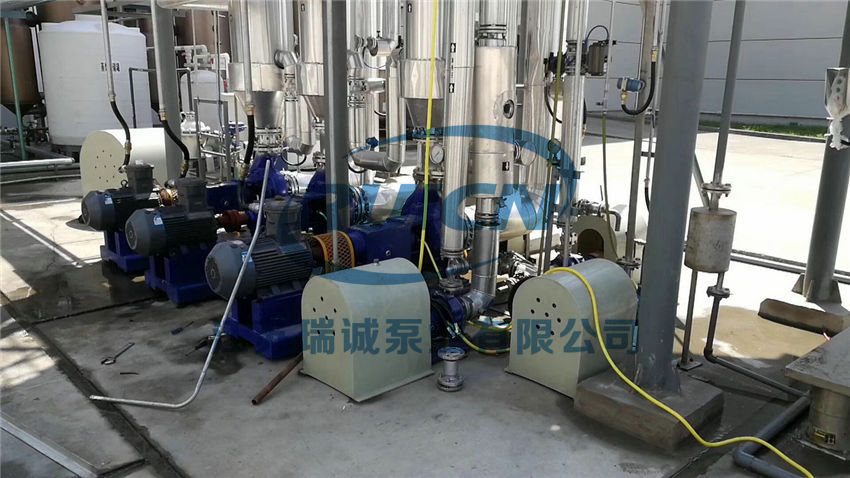

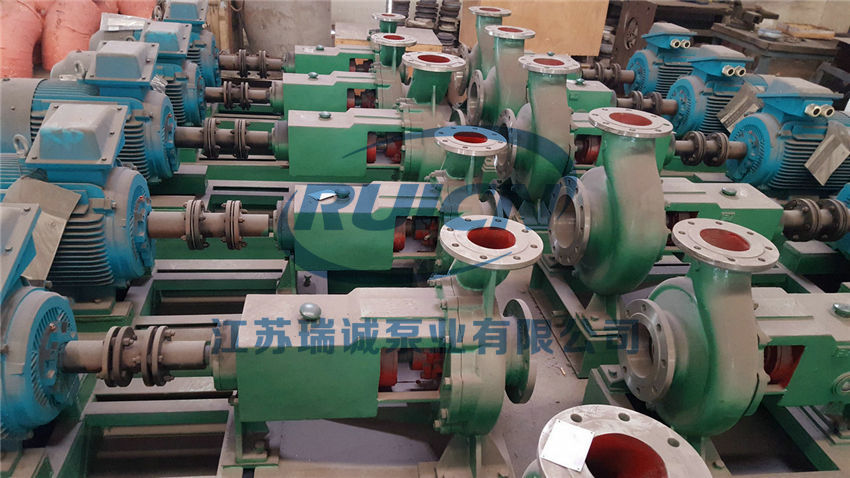

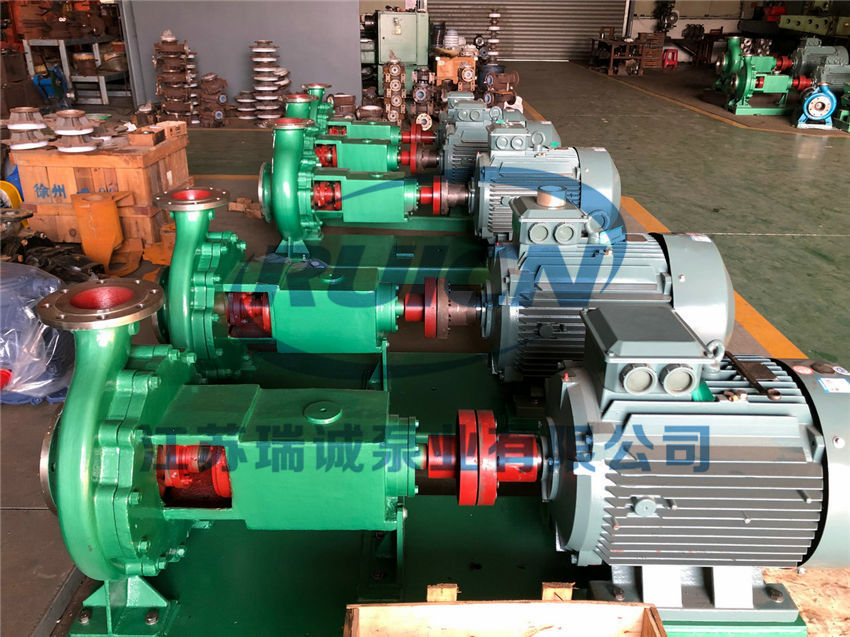

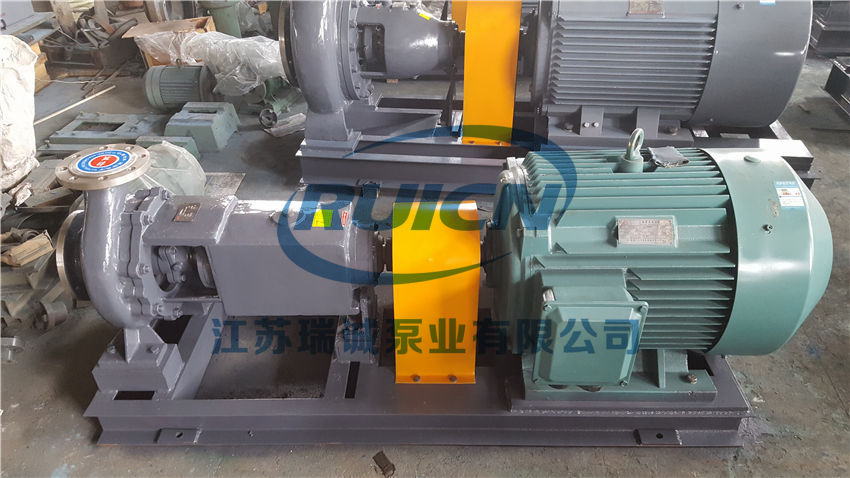

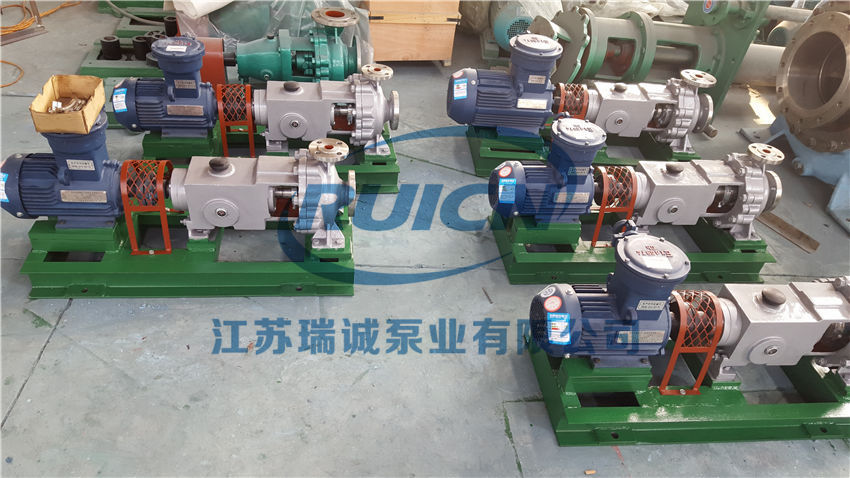

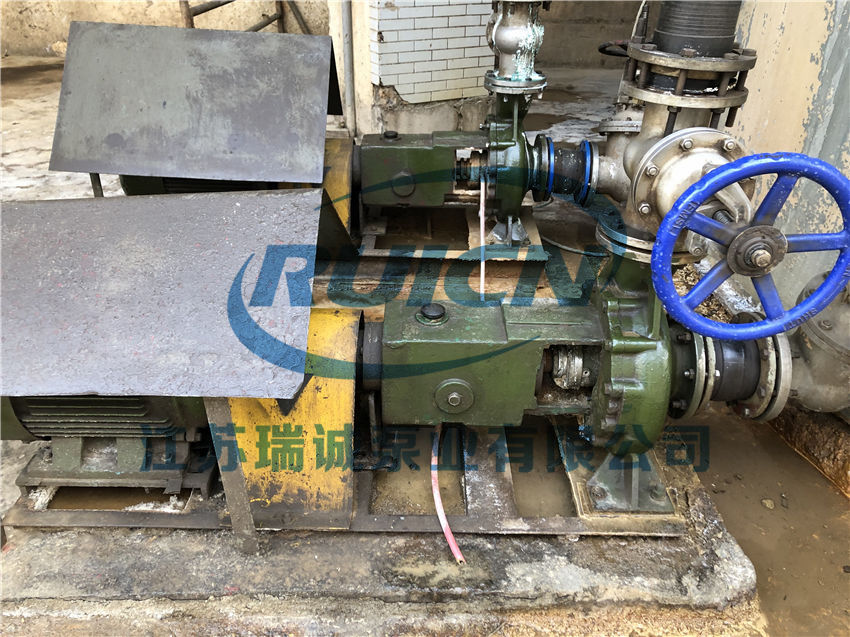

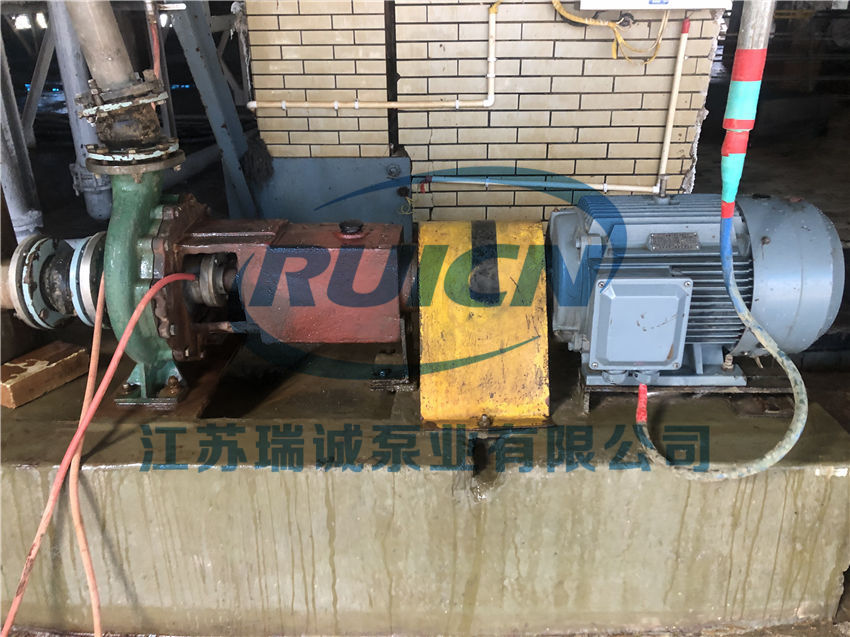

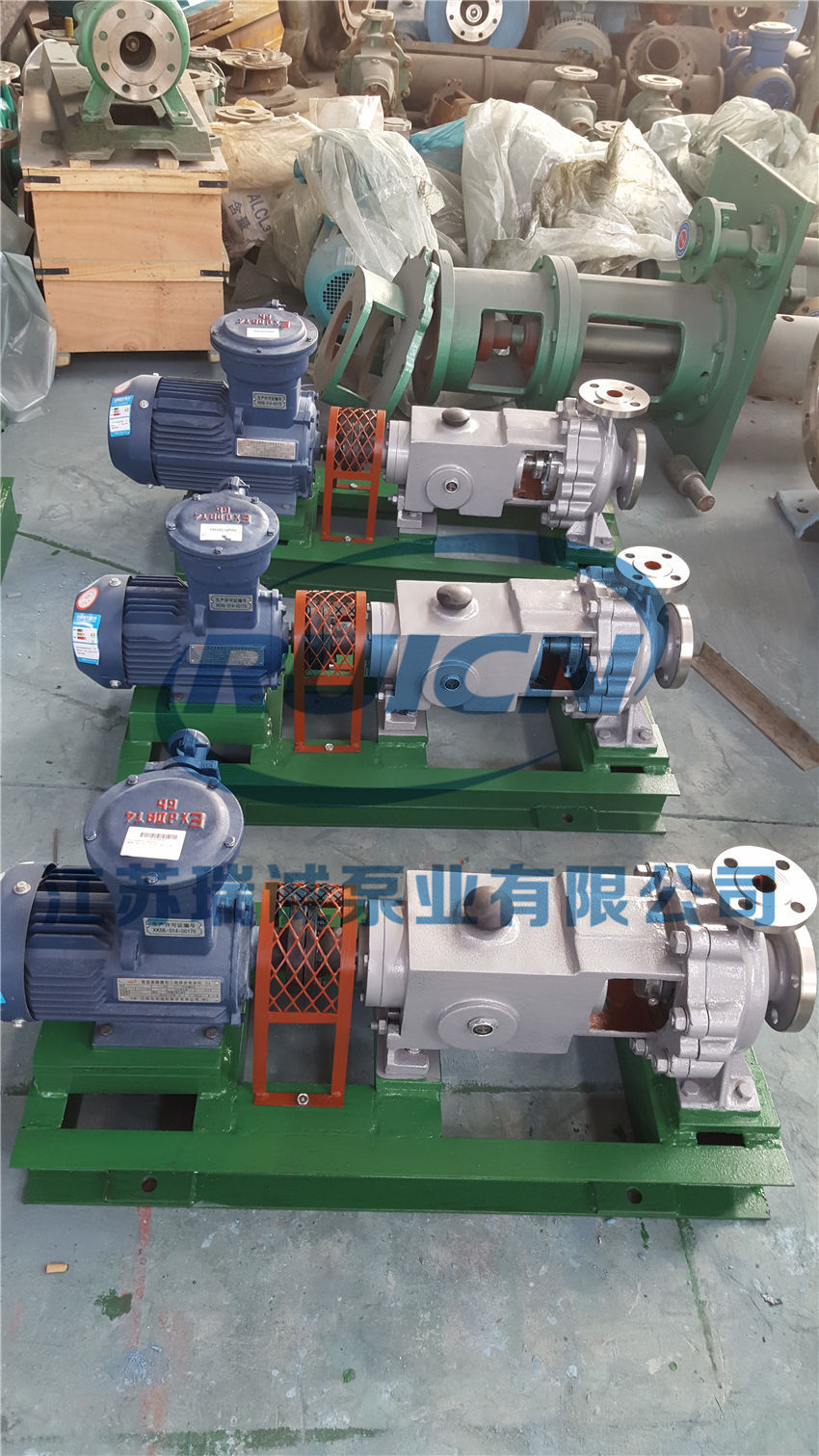

四、產品實拍及使用現場
